Elektronik ve yarı iletken üretiminde temiz oda, ürünün çalışıp çalışmayacağını belirleyen temel altyapıdır. Bir mikroçipin üzerindeki devre hatları, insan saçının binde biri kadar incedir; gözle görülmeyen tek bir toz zerresi iki hattı kısa devre yapabilir. Temiz oda teknolojisinin doğduğu ve en uç noktasına ulaştığı sektör de bu yüzden elektroniktir. Bu yazıda elektronik temiz oda ve yarı iletken temiz oda gerekliliklerini anlatıyoruz.
Kısaca elektronik temiz oda:
- Elektronik temiz oda, partikülün yanında statik elektriği, nemi ve sıcaklığı da kontrol eder.
- Yarı iletken üretiminde elektronik temiz oda sınıfı ISO 3–5, kart montajında ISO 7–8 düzeyindedir.
- Elektronik temiz odalarda ESD zemin, topraklama ve antistatik kıyafet standarttır.
- Hava dağıtımı, elektronik temiz odalarda çoğunlukla fan filtre üniteleriyle sağlanır.
- Nem, elektronik temiz odada %40–50 aralığında dar toleransla tutulur.
- Batarya üretimi için elektronik temiz odanın özel bir türü olan kuru oda gerekir.
- Enerji tüketimi yüksek olduğundan elektronik temiz oda tasarımında verimlilik en baştan planlanmalıdır.

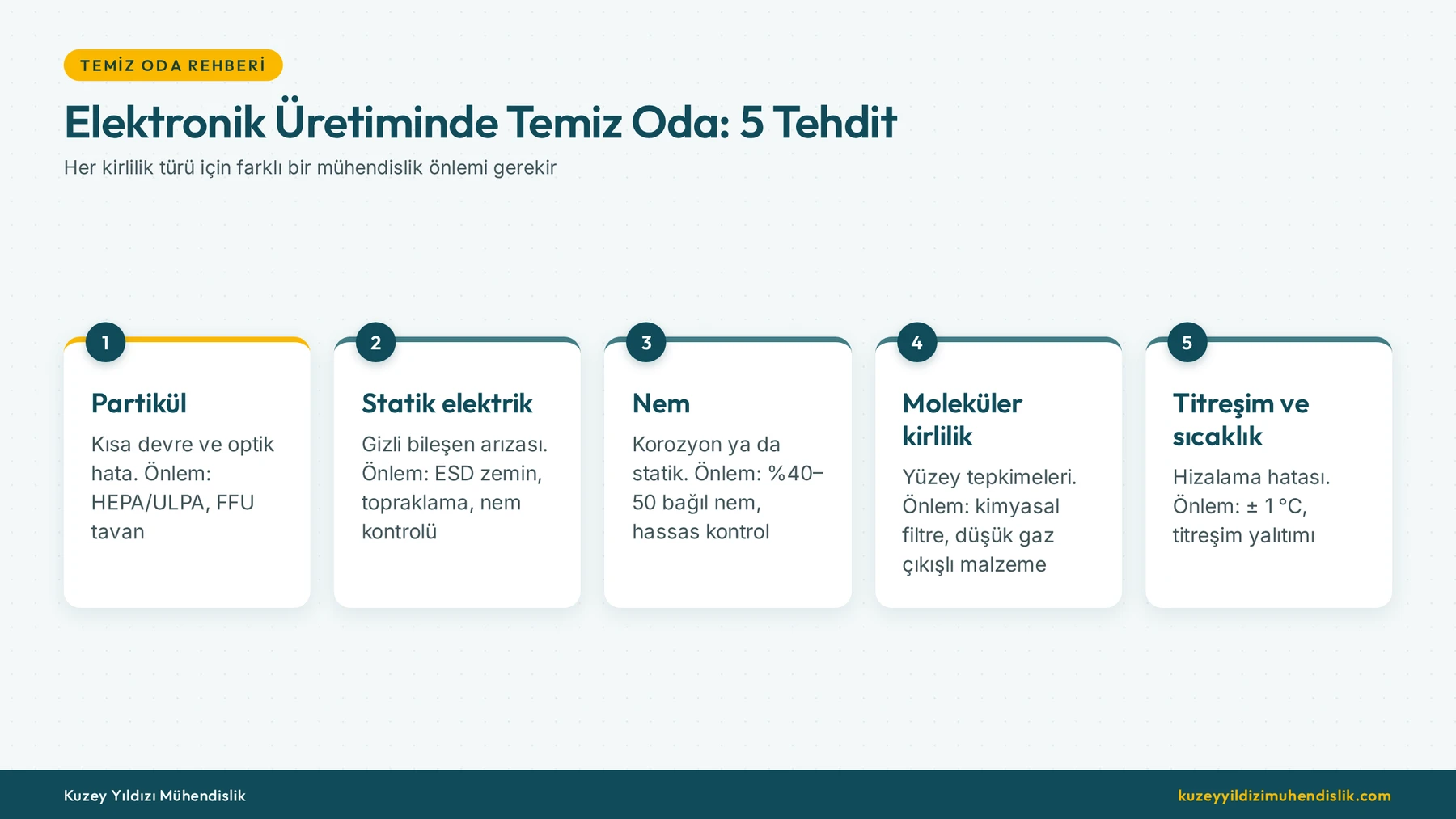

Elektronikte Kirlilik Türleri
- Partikül: Devre hatalarına, optik yüzeylerde lekeye, lehim kusurlarına yol açar.
- Elektrostatik boşalma (ESD): Hissedilmeyecek kadar küçük bir statik boşalma bile hassas bileşenleri kalıcı olarak bozabilir.
- Moleküler kirlilik: Havadaki asit, baz ve organik buharlar yarı iletken yüzeylerde kimyasal bozulmaya neden olur.
- Titreşim, sıcaklık ve nem oynamaları: Hassas hizalama ve litografi işlemlerini etkiler.
Elektronik Temiz Oda Sınıfları
| Uygulama | Tipik temiz oda sınıfı |
|---|---|
| Kart dizgi (SMT), genel elektronik montaj | ISO 7 – ISO 8 |
| Optik, sensör, kamera modülü, ekran montajı | ISO 5 – ISO 7 |
| Sabit disk, MEMS, hassas mekanik | ISO 4 – ISO 6 |
| Yarı iletken yonga üretimi (litografi, aşındırma) | ISO 3 – ISO 5 |
| Uydu ve havacılık elektroniği entegrasyonu | ISO 7 – ISO 8 |
Sınıf limitleri için temiz oda sınıfları yazımıza bakabilirsiniz.
Yarı İletken Temiz Odasının Yapısı
FFU tavan ve tek yönlü akış
Yüksek sınıflı yarı iletken temiz odalarında tavanın tamamına yakını fan filtre üniteleriyle (FFU) kaplanır. ULPA filtrelerden çıkan hava tavandan zemine doğru tek yönde akar.
Yükseltilmiş delikli döşeme
Hava, delikli yükseltilmiş döşemeden geçerek alt kattaki dönüş hacmine iner, oradan yan şaftlarla tavan boşluğuna geri döner. Proses gazları, kimyasal hatları ve elektrik de bu alt kattan dağıtılır.
Bölmeli (bay–chase) düzen
Operatörlerin çalıştığı temiz koridorlar ile ekipmanların gövdelerinin bulunduğu daha düşük sınıflı servis koridorları ayrılır. Böylece en yüksek sınıf yalnızca gerçekten gereken dar bölgede sağlanır.
Mini ortamlar
Yongalar, kapalı taşıma kutuları içinde ve ekipmanların kendi mini temiz ortamlarında işlenir; böylece odanın genel sınıfı düşürülüp enerji tasarrufu sağlanabilir.
Sarı Oda Nedir?
Litografi alanlarında kullanılan ışığa duyarlı kimyasallar, mavi ve morötesi ışıkta bozulur. Bu nedenle bu temiz odalar, kısa dalga boylarını süzen sarı ışıkla aydınlatılır ve “sarı oda” olarak adlandırılır.
ESD Kontrolü
- İletken ya da statik dağıtıcı zemin kaplaması ve topraklama ağı
- Antistatik temiz oda kıyafetleri, bileklik ve topuk bantları
- Statik dağıtıcı tezgâh yüzeyleri ve taşıma kapları
- İyonizer üniteleri (yalıtkan yüzeylerdeki yükü nötrleştirir)
- Bağıl nemin çok düşmesinin önlenmesi; kuru hava statik yüklenmeyi artırır
Sıcaklık, Nem ve Titreşim
Litografi gibi hassas proseslerde sıcaklığın ±0,1–0,5 °C, bağıl nemin ±%2–5 gibi dar toleranslarla sabit tutulması gerekir. Hassas ekipmanlar titreşimden yalıtılmış temeller üzerine yerleştirilir; fan ve pompalar esnek bağlantılarla monte edilir. Bu düzeyde kontrol, hassas klima ve gelişmiş otomasyon gerektirir.
Enerji Verimliliği
Yarı iletken temiz odaları, birim alan başına en çok enerji tüketen yapılardandır. EC motorlu FFU’lar, düşük basınç kayıplı filtreler, ihtiyaca göre debi ayarı, serbest soğutma ve ısı geri kazanımı işletme maliyetini belirgin biçimde düşürür.
Elektronik Sektöründe Hangi Üretim Hangi Temiz Oda Sınıfını İster?
| Üretim | Tipik temiz oda sınıfı | Ek gereksinim |
|---|---|---|
| Mikroçip üretimi (litografi, aşındırma) | ISO 3 – ISO 5 | Moleküler kirlilik, titreşim, çok dar sıcaklık toleransı |
| Ekran ve güneş hücresi üretimi | ISO 5 – ISO 7 | Büyük hacim, yüksek ısı yükü |
| Optik, lazer ve sensör montajı | ISO 5 – ISO 7 | Titreşim ve nem kontrolü |
| Kart dizgi (SMT) ve hassas montaj | ISO 7 – ISO 8 | ESD koruması, lehim dumanı egzozu |
| Lityum iyon batarya hücre üretimi | ISO 6 – ISO 8 | Kuru oda: çok düşük çiğ noktası |
| Savunma ve uzay elektroniği | ISO 5 – ISO 8 | İzlenebilirlik, şartnameye özel koşullar |
Batarya Üretiminde Kuru Oda
Lityum iyon batarya üretiminde temiz odanın özel bir türü olan kuru oda kullanılır. Elektrolit ve lityum tuzları nemle tepkimeye girdiği için hücre montajı, çiğ noktası −40 °C ve altına indirilmiş havada yapılır; bu, bağıl nemin yüzde birin altına düşmesi demektir. Böyle bir ortamı sağlamak için desikant rotorlu nem alma üniteleri, buhar geçirmeyen sızdırmaz paneller ve çok az kişiyle çalışacak biçimde planlanmış bir yerleşim gerekir; çünkü tek bir çalışanın nefesi ve teri bile önemli bir nem yüküdür. Kuru odalar, enerji tüketimi en yüksek temiz oda türlerinden biridir ve tasarımda sızdırmazlık her şeyden önce gelir.
Havadaki Moleküler Kirlilik
HEPA ve ULPA filtreler partikülleri tutar; ancak gaz hâlindeki kirleticilere etki etmez. Yarı iletken ve optik üretiminde asit ve baz buharları, organik bileşikler ve katkı maddeleri ürün yüzeyinde istenmeyen tepkimelere yol açabilir. Bu tür kirliliğe karşı taze hava ve resirkülasyon hatlarına aktif karbon ya da kimyasal filtreler eklenir; temiz oda yapımında gaz salmayan (düşük gaz çıkışlı) silikon, conta ve zemin malzemeleri seçilir.
Elektronik Temiz Odada Hava Dağıtım Düzenleri
- FFU tavan + alt seviye duvar dönüşü: ISO 6–8 sınıfı montaj alanlarında en yaygın düzendir; yükseltilmiş döşeme gerektirmez.
- FFU tavan + delikli yükseltilmiş döşeme: Hava tavandan zemine dümdüz iner; ISO 5 ve daha temiz alanlarda gerçek tek yönlü akış sağlar.
- Balo salonu düzeni: Geniş, bölmesiz bir temiz oda; esnek yerleşim sunar ama tüm alan aynı sınıfta tutulduğu için pahalıdır.
- Mini ortamlar: Yalnızca ürünün bulunduğu küçük hacim çok temiz tutulur, çevresi daha düşük sınıflı bırakılır; enerji tüketimini önemli ölçüde düşürür.
Elektronik Temiz Oda Projesi İçin Kontrol Listesi
- Hedef temiz oda sınıfı, sıcaklık ve nem toleransları şartnameyle belirlendi mi?
- Makinelerin ısı yükü, egzoz ve proses gazı ihtiyaçları listelendi mi?
- ESD koruma sınıfı; zemin, tezgâh ve kıyafet için tanımlandı mı?
- Titreşime duyarlı cihazlar için zemin ve yerleşim değerlendirildi mi?
- Malzeme girişinde ambalaj açma alanı ve temizleme istasyonu planlandı mı?
- İleride kapasite artışı için FFU ve soğutma tarafında yedek bırakıldı mı?
ESD korumalı bir uygulama örneği için elektronik montaj temiz oda projemizi, hızlı kurulum gerektiren Ar-Ge ortamları için modüler temiz oda projemizi inceleyebilirsiniz.
Sık Sorulan Sorular
Elektronik temiz oda için hangi sınıf yeterlidir?
Ürüne göre değişir: kart montajı ve test için ISO 7–8, optik ve sensör üretimi için ISO 5–7, mikroçip üretimi için ISO 3–5 sınıfı elektronik temiz oda gerekir.
Elektronik temiz oda ile ilaç temiz odası arasındaki fark nedir?
Elektronik temiz oda partikül, statik elektrik ve nemi önceler; mikroorganizma kontrolü aranmaz. İlaç temiz odasında ise mikrobiyolojik limitler ve GMP dokümantasyonu belirleyicidir.
Elektronik temiz oda modüler olarak kurulabilir mi?
Evet. Montaj ve Ar-Ge ölçeğindeki elektronik temiz oda ihtiyaçları, FFU’lu modüler sistemlerle birkaç haftada karşılanabilir.
Elektronik kart üretimi için temiz oda şart mı?
Genel kart dizgisi çoğunlukla ISO 7–ISO 8 düzeyinde kontrollü bir alanda ve ESD korumalı ortamda yapılır. İnce aralıklı bileşenler ve optik parçalar daha yüksek sınıf gerektirir.
Yarı iletken temiz odası ile ilaç temiz odası arasındaki fark nedir?
Yarı iletkende hedef partikül, ESD ve moleküler kirliliktir; ilaçta ise partikülün yanında mikroorganizma kontrolü öne çıkar. Bkz. ilaç sektöründe temiz oda.
Küçük ölçekli elektronik üretimi için ekonomik çözüm var mı?
Evet. Modüler temiz oda ve temiz kabinler, yalnızca kritik istasyonun üzerinde yüksek sınıf sağlar.
