Elektronik Montaj Hattı ISO 7 Temiz Oda Projesi
Elektronik temiz oda projesi kapsamında Eskişehir’de hassas elektronik kart ve sensör montajı yapan bir üretici için 520 m² ESD korumalı ISO 7 temiz oda kurduk. Elektronik üretiminde temiz odanın iki düşmanı vardır: toz ve statik elektrik. Bu projede ikisini birlikte kontrol altına alan bir sistem tasarladık.
Elektronik Temiz Oda Projesi Künyesi
| Sektör | Elektronik – kart ve sensör montajı |
|---|---|
| Konum | Eskişehir |
| Temiz oda alanı | 520 m²: montaj salonu, kalite kontrol, giyinme ve malzeme kabul |
| Temiz oda sınıfı | ISO 7; kritik istasyonlarda yerel ISO 5 laminar akış kabinleri |
| İklim koşulları | 22 ± 1 °C, %45 ± 5 bağıl nem |
| Süre | 4 ay |
İhtiyaç
Üretici, lehimleme ve optik hizalama adımlarında toz kaynaklı hataları azaltmak ve statik boşalmadan doğan gizli arızaları önlemek istiyordu. Düşük bağıl nem statik yükü artırdığı, yüksek nem ise korozyona yol açtığı için nemin dar bir aralıkta tutulması şarttı. Sektörün gereksinimlerini elektronik üretiminde temiz oda yazımızda ayrıntılı ele aldık.
Temiz Oda Tasarımı

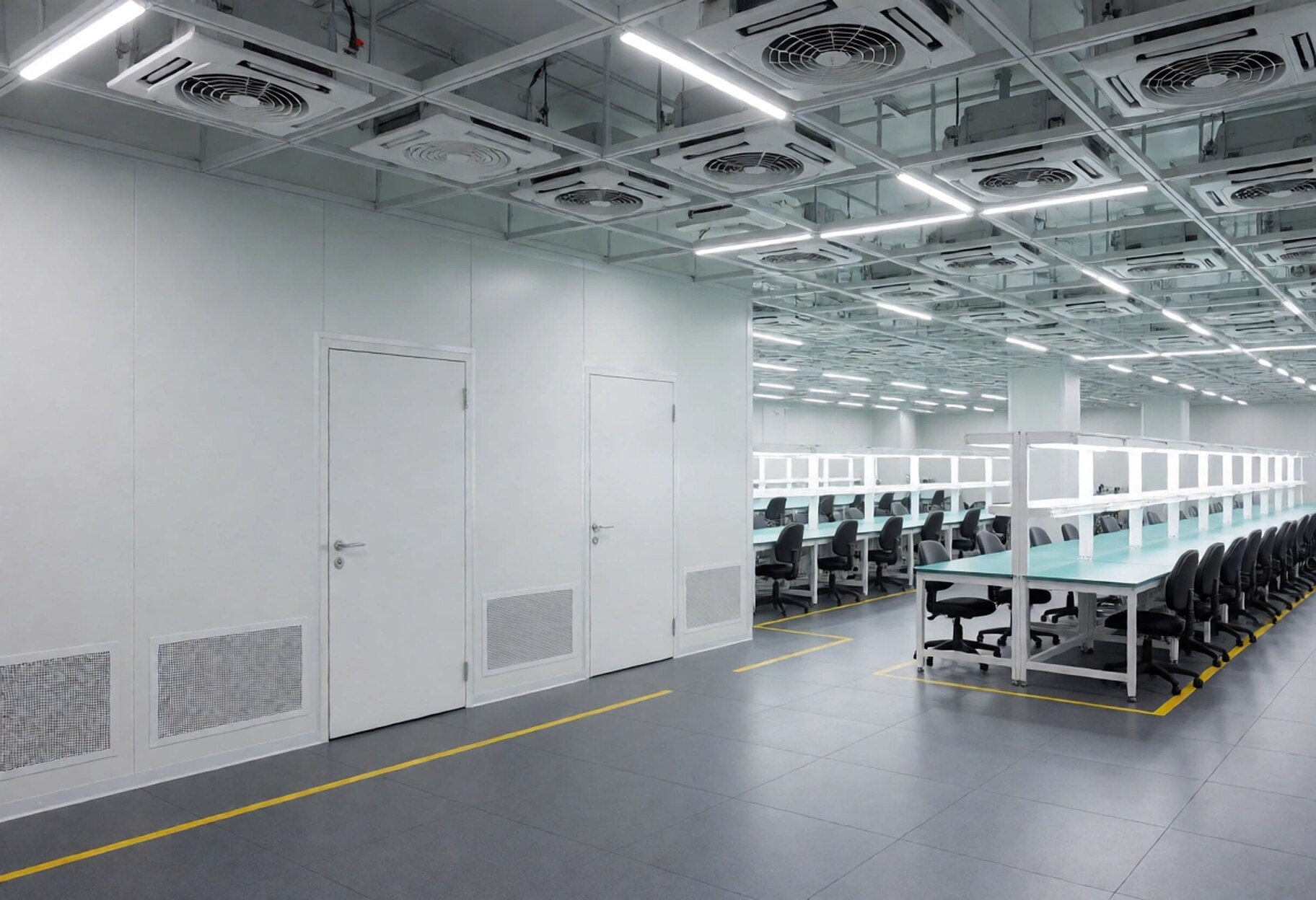

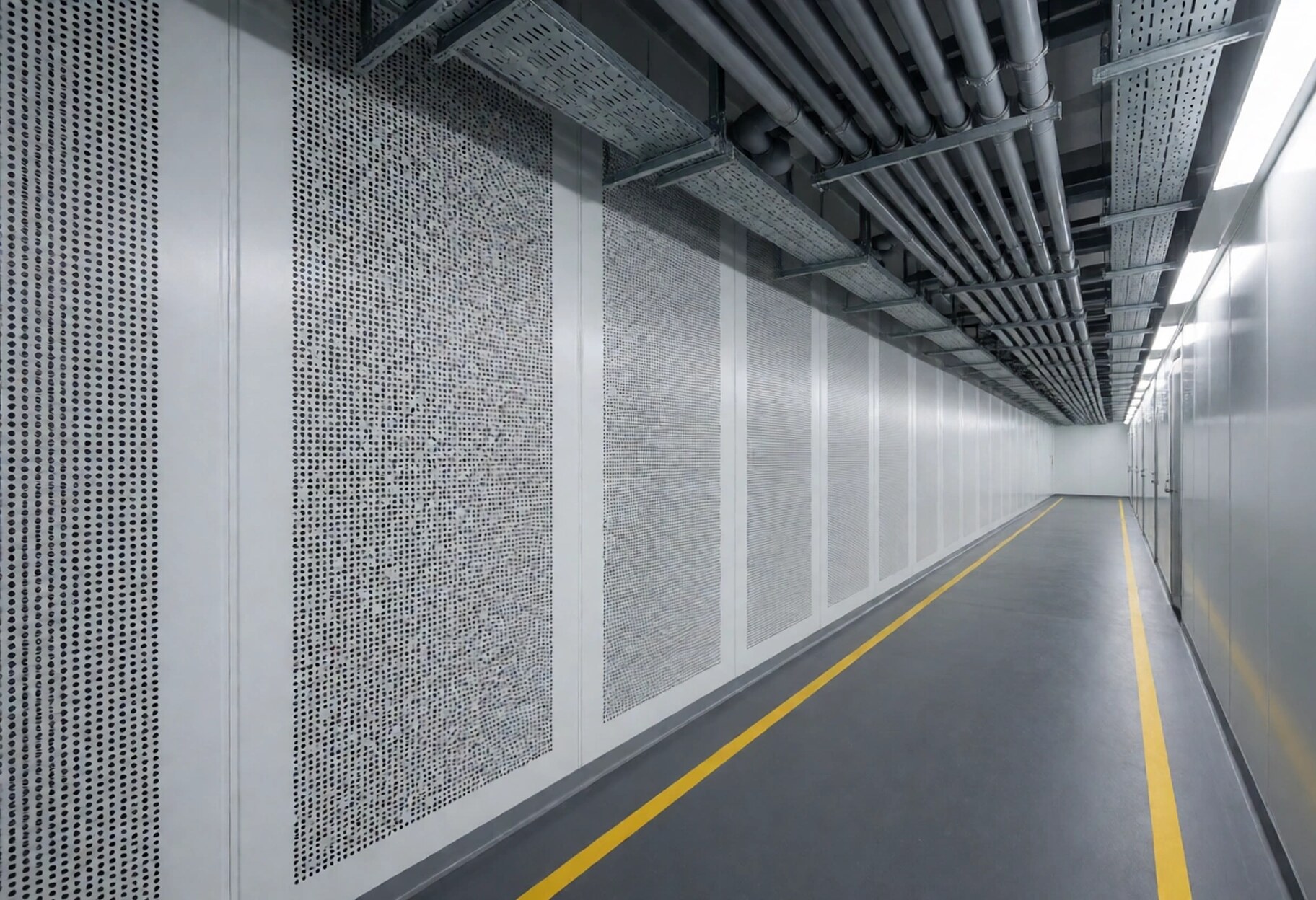

Tavanın yaklaşık üçte birini fan filtre üniteleriyle (FFU) kapladık; dönüş havasını salonun iki yanındaki delikli duvar şaftlarından alt seviyeden topladık. Böylece hava, tezgâhların üzerinden yukarıdan aşağıya düzgün biçimde akıyor. Isı yükü yüksek fırın ve test cihazlarının bulunduğu bölgelere ek soğutma kapasitesi ayırdık.
ESD koruması için zemin, tezgâh yüzeyleri, sandalyeler ve topraklama noktaları tek bir eşpotansiyel sisteme bağlandı; girişte personel topraklama test istasyonu için altyapı bırakıldı.
Uygulama

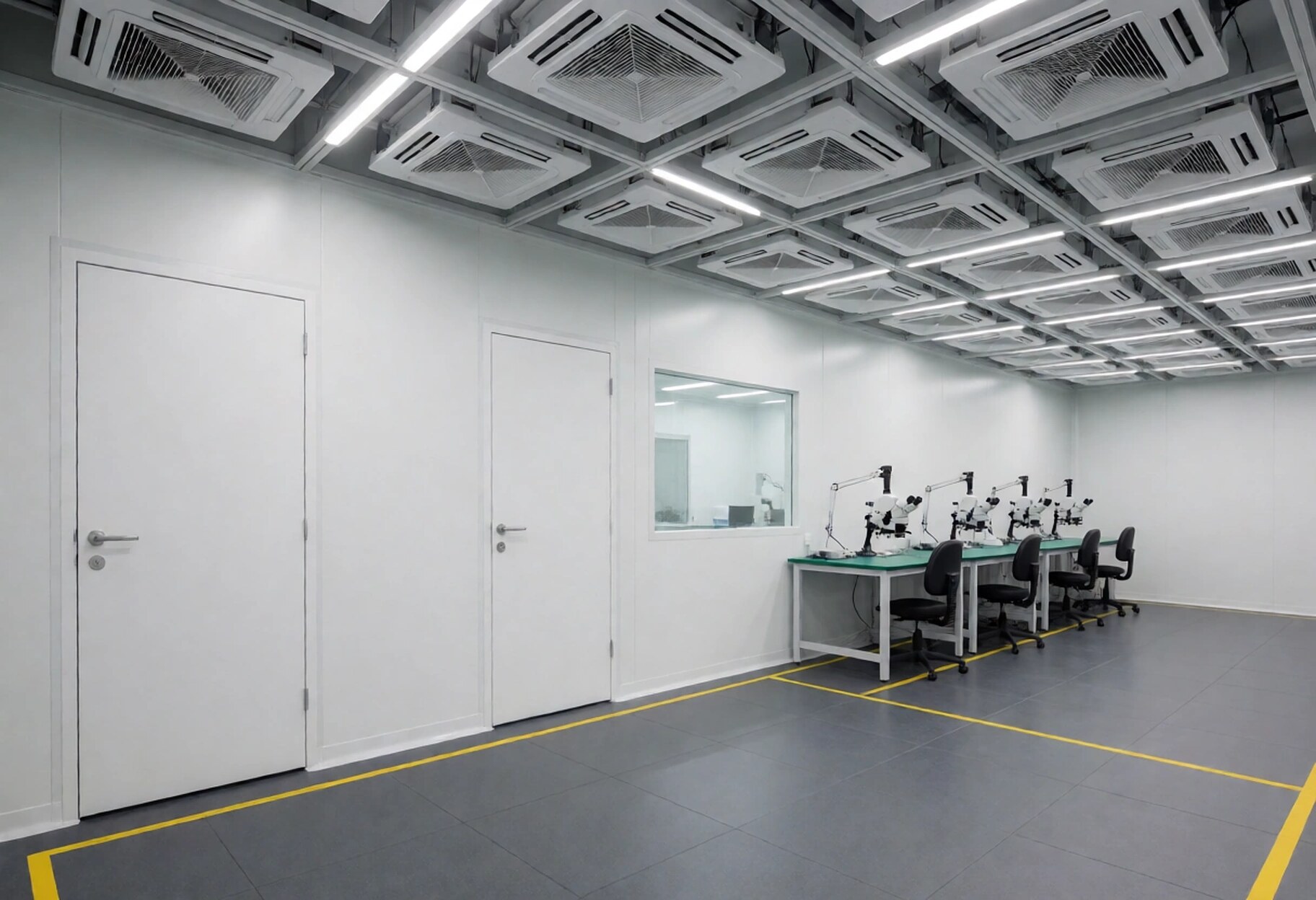

- Temiz oda panelleri: Antistatik boyalı duvar panelleri ve alüminyum taşıyıcılı FFU tavanı.
- Zemin: Topraklanmış iletken (ESD) karo kaplama, sarı yürüyüş yolu işaretleri.
- Havalandırma: 96 adet EC motorlu FFU, hassas nem kontrollü klima santrali, buharlı nemlendirici.

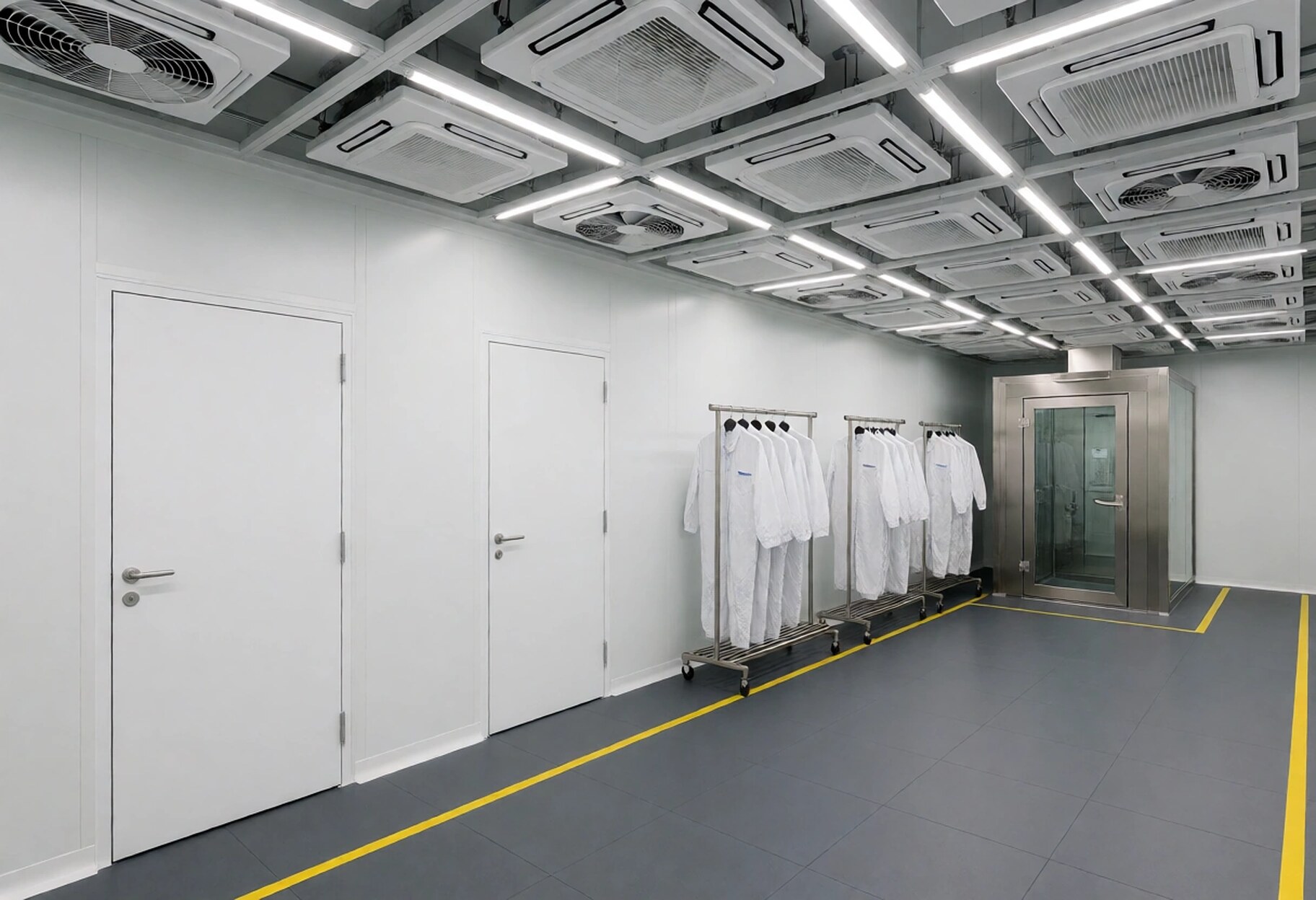

- Giriş: Giyinme odası ve hava duşu; malzeme kabulünde ambalaj açma alanı ve pass box.
- İzleme: Sıcaklık, nem, basınç ve partikül değerlerinin sürekli kaydı.
Test ve Validasyon
Partikül sayımı, hava debisi, basınç farkı ve filtre sızdırmazlık testlerinin yanında zemin ve tezgâh yüzey dirençlerini de ölçerek ESD sisteminin sürekliliğini doğruladık. Sıcaklık ve nem, 72 saatlik kayıt boyunca hedef aralıkta kaldı.
Sonuç
Temiz oda; toz ve statik kaynaklı hataları ve yeniden işleme ihtiyacını azaltacak biçimde planlanan sürede devreye alındı. FFU hızlarının gece ve hafta sonu otomatik düşürülmesi, enerji tüketimini azaltıyor.
