Modüler temiz oda, fabrikada hazırlanan standart panel, profil ve filtre ünitelerinin sahada birleştirilmesiyle kurulan temiz oda sistemidir. Geleneksel yapım yöntemlerine göre çok daha hızlı kurulur, gerektiğinde büyütülebilir, sökülüp başka bir yere taşınabilir. Bu yazıda modüler temiz odanın ne olduğunu, çeşitlerini ve hangi durumlarda doğru tercih olduğunu anlatıyoruz.

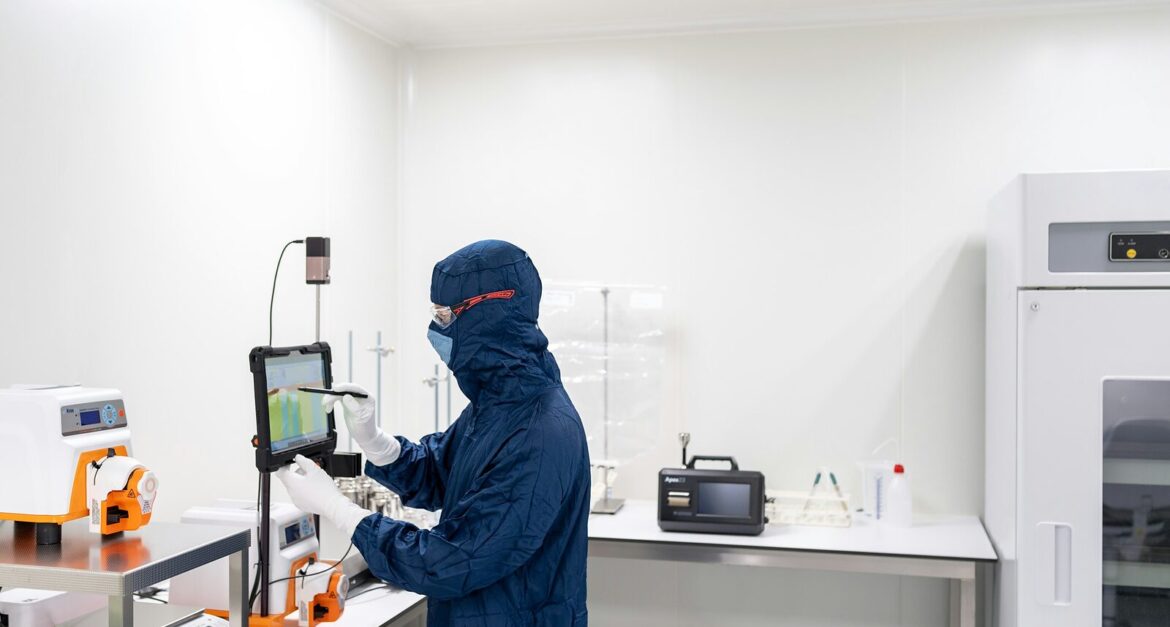

Modüler Temiz Oda Nedir?
Modüler temiz oda; taşıyıcı profiller, duvar ve tavan panelleri, fan filtre üniteleri (FFU), aydınlatma ve kontrol panosundan oluşan, kendi kendini taşıyan bir yapıdır. Çoğu zaman mevcut bir üretim alanının ya da deponun içine, binaya müdahale etmeden kurulur. Havasını bulunduğu ortamdan ya da ayrı bir klima ünitesinden alır, HEPA filtrelerden geçirerek içeri verir.

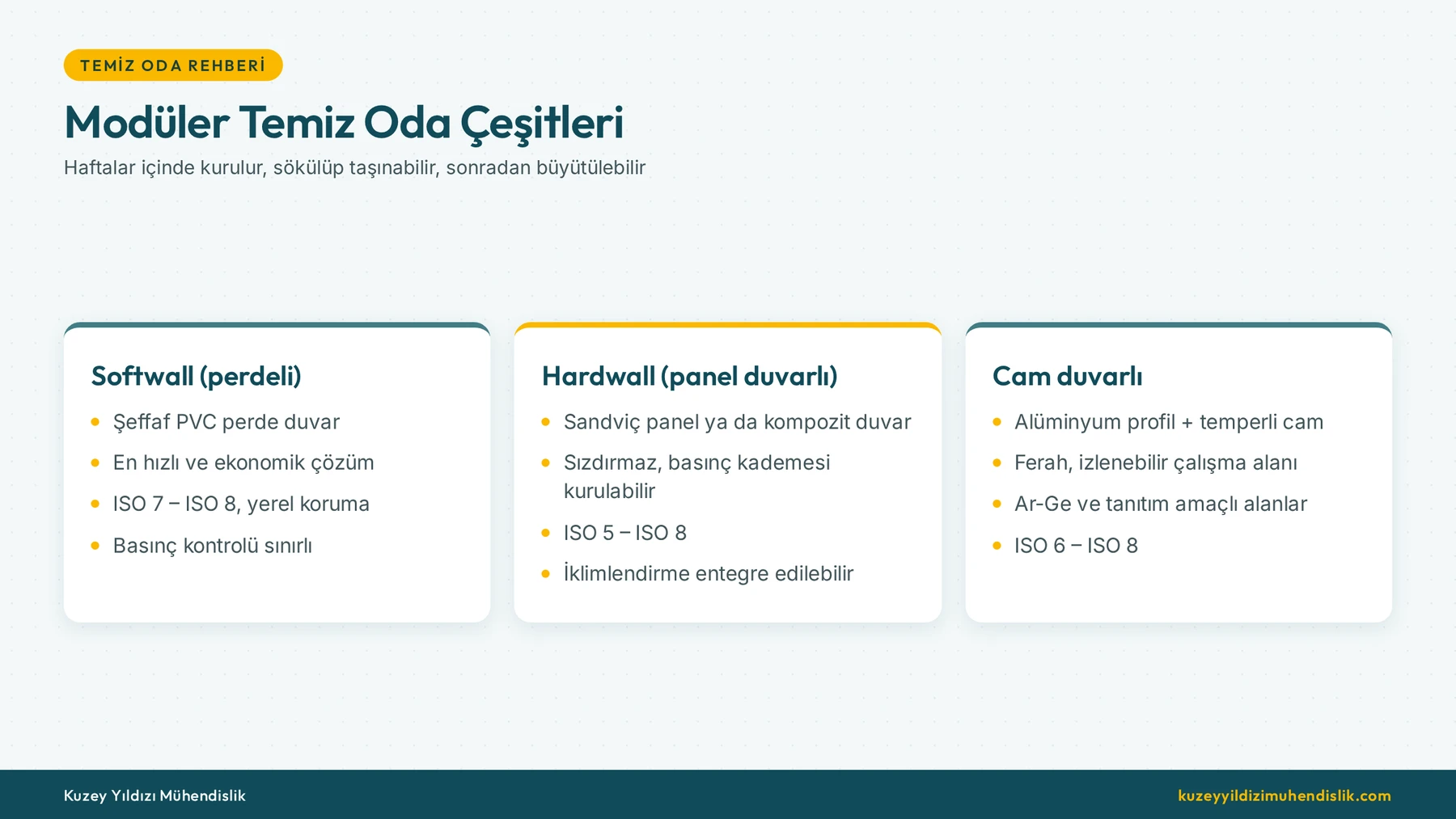

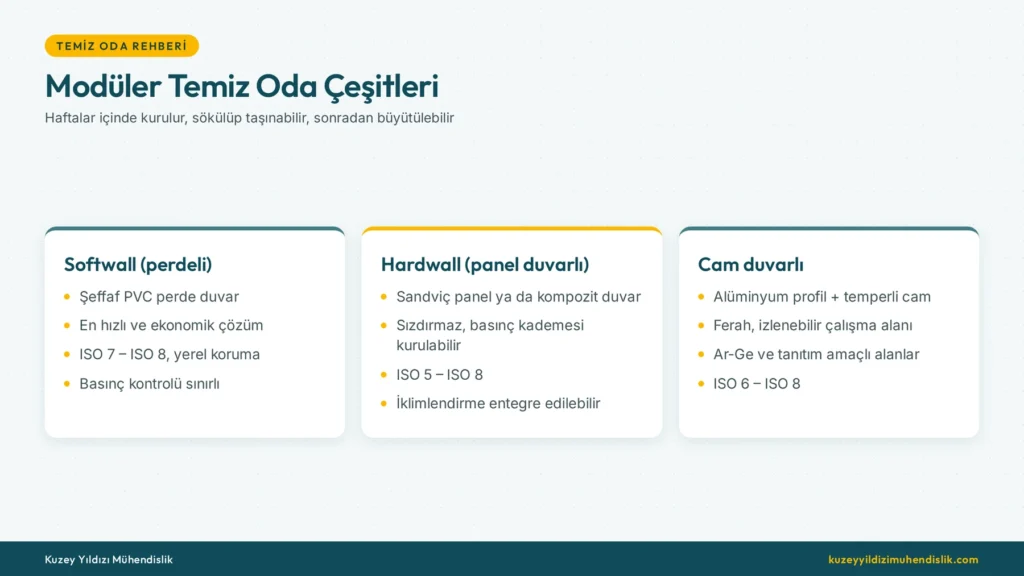

Modüler Temiz Oda Çeşitleri
Sert duvarlı modüler temiz oda
Duvarları temiz oda panelleri, cam ya da akrilik levhalardan oluşur. Basınç farkını iyi korur, sıcaklık ve nem kontrolüne uygundur. ISO 5’e kadar sınıflara ulaşılabilir; ilaç, medikal ve elektronik üretiminde kalıcı çözüm olarak kullanılır.
Yumuşak duvarlı modüler temiz oda
Çelik ya da alüminyum iskelet üzerine şeffaf antistatik PVC perdeler asılarak kurulur. En ekonomik ve en hızlı çözümdür; basınç ve iklim kontrolü sınırlıdır. Genellikle ISO 7–ISO 8 düzeyinde, montaj ve paketleme gibi işlemler için tercih edilir.
Temiz oda kabini (temiz kabin)
Bir makinenin ya da iş istasyonunun üzerine kurulan küçük ölçekli modüler temiz odadır. Yalnızca kritik işlemin yapıldığı noktada yüksek sınıf sağlar.
Modüler Temiz Odanın Avantajları
- Hızlı kurulum: Parçalar hazır geldiği için saha süresi kısadır; üretim daha erken başlar.
- Daha az inşaat: Islak imalat, toz ve mevcut üretimin durması gibi sorunlar en aza iner.
- Esneklik: İhtiyaç arttığında yeni modüller eklenerek büyütülür.
- Taşınabilirlik: Sökülüp başka bir alanda ya da tesiste yeniden kurulabilir.
- Öngörülebilir maliyet: Standart bileşenler sayesinde bütçe ve süre baştan nettir.
- Kiralık binalarda uygunluk: Binaya kalıcı müdahale gerektirmez.
Sınırları ve Dikkat Edilmesi Gerekenler
- Bulunduğu ortamın havasını kullanan sistemlerde sıcaklık ve nem, dış ortama bağlı kalır; hassas iklim kontrolü gerekiyorsa ayrı bir klima santrali eklenmelidir.
- Kat yüksekliği, FFU ünitelerinin üzerinde yeterli emiş boşluğu bırakacak kadar olmalıdır.
- GMP kapsamındaki steril üretimde basınç kademeleri, hava kilitleri ve izleme sistemi eksiksiz tasarlanmalıdır; “modüler” olması gereklilikleri azaltmaz.
- Yumuşak duvarlı sistemler yüksek basınç farkı ve yoğun dezenfeksiyon için uygun değildir.
Modüler mi, Geleneksel mi?
| Ölçüt | Modüler temiz oda | Geleneksel temiz oda |
|---|---|---|
| Kurulum süresi | Kısa | Daha uzun |
| Genişleme ve taşıma | Kolay | Zor ve maliyetli |
| Büyük ve karmaşık tesisler | Sınırlı | Uygun |
| Hassas iklim ve basınç kontrolü | Ek sistemle mümkün | Tasarımın parçası |
| Mevcut binaya müdahale | Çok az | Fazla |
Küçük ve orta ölçekli alanlarda, hızla üretime geçilmesi gerektiğinde ya da ileride büyüme bekleniyorsa modüler temiz oda öne çıkar. Büyük, çok odalı ve yüksek sınıflı tesislerde ise bütüncül tasarlanmış geleneksel temiz oda daha doğru sonuç verir. Çoğu projede iki yaklaşım birlikte kullanılır.
Modüler Temiz Oda Nerelerde Kullanılır?
- Medikal cihaz montajı ve paketleme
- Elektronik kart ve optik montajı
- İlaç ve kozmetikte tartım, numune alma ve dolum noktaları
- Ar-Ge laboratuvarları ve pilot üretim
- Otomotiv ve havacılıkta boya öncesi hazırlık, hassas montaj
- 3D baskı ve enjeksiyon makinelerinin üzeri
Modüler Temiz Oda Kurulum Süreci
Modüler temiz odanın en büyük avantajı hızdır. Tipik bir kurulum şu adımlarla ilerler:
| Adım | Yapılan iş | Tipik süre |
|---|---|---|
| Keşif ve tasarım | Alanın ölçülmesi, temiz oda sınıfı ve yerleşimin belirlenmesi | 1 hafta |
| İmalat | Profil, panel ve fan filtre ünitelerinin hazırlanması | 2–4 hafta |
| Saha montajı | Taşıyıcı iskelet, duvar ve tavan panelleri, FFU ve aydınlatma | 3–10 gün |
| Devreye alma ve test | Hava hızı ayarı, partikül sayımı, filtre sızdırmazlık testi | 1–3 gün |
Saha montajı sırasında kaynak, sıva ya da ıslak imalat yapılmadığı için çevredeki üretim durmadan devam edebilir.
Modüler Temiz Odada Havalandırma Seçenekleri
Modüler temiz odalarda temiz hava çoğunlukla tavana yerleştirilen fan filtre üniteleri (FFU) ile sağlanır. İki temel düzen vardır:
- Ortam havasıyla çalışan modüler temiz oda: FFU’lar, temiz odanın kurulduğu salonun havasını alır, HEPA filtreden geçirip içeri verir; hava duvarların altındaki açıklıklardan salona geri döner. Salon zaten iklimlendiriliyorsa ayrı bir klima santraline gerek kalmaz. En hızlı ve ekonomik çözümdür.
- Kendi klima sistemine sahip modüler temiz oda: Sıcaklık ve nemin dar toleransta tutulması gerekiyorsa ya da içeride yüksek ısı yükü varsa, temiz odaya özel bir klima ünitesi ve dönüş kanalı eklenir.
FFU sayısı, hedeflenen temiz oda sınıfına göre belirlenir: ISO 8 için tavanın yaklaşık %5–15’i, ISO 7 için %15–25’i, ISO 6 için %25–40’ı, ISO 5 için ise tamamına yakını filtreyle kaplanır.
Modüler Temiz Oda Fiyatını Neler Belirler?
- Temiz oda sınıfı: Sınıf yükseldikçe FFU sayısı ve dolayısıyla maliyet artar.
- Duvar tipi: Şeffaf PVC perdeli (softwall) modeller en ekonomik olanıdır; panel ya da cam duvarlı (hardwall) modeller daha pahalı, ancak daha sızdırmaz ve dayanıklıdır.
- Ölçü ve yükseklik: Standart modül ölçülerinden uzaklaştıkça özel imalat gerekir.
- İklimlendirme: Ayrı klima ünitesi, nem kontrolü ya da soğutma ihtiyacı.
- Donanım: Giyinme kabini, hava duşu, pass box, ESD zemin, izleme sistemi.
Genel maliyet mantığı için temiz oda fiyatları yazımıza bakabilirsiniz.
Modüler Temiz Odayı Taşımak ve Büyütmek
Modüler temiz oda, cıvatalı bağlantılarla kurulduğu için sökülüp başka bir yere taşınabilir. Taşıma sonrasında yapılması gerekenler; panellerin ve contaların kontrolü, HEPA filtrelerin yeniden sızdırmazlık testinden geçirilmesi ve temiz oda sınıfının partikül sayımıyla yeniden doğrulanmasıdır. Büyütme ise bir duvarın sökülüp yeni modüllerin eklenmesiyle yapılır; bu nedenle ilk tasarımda hangi yöne doğru büyüneceğini düşünmek ve o cephede sabit ekipman bırakmamak gerekir.
Modüler Temiz Oda Seçerken Sorulacak Sorular
- Temiz odayı kuracağım salonun tavan yüksekliği yeterli mi (FFU’lar üstten hava alabilmeli)?
- Salonun mevcut iklimlendirmesi temiz odanın ısı yükünü karşılayabilir mi?
- Zemin düzgün, tozumaz ve gerekiyorsa antistatik mi?
- Üretici, hedef temiz oda sınıfını test raporuyla garanti ediyor mu?
- Yedek filtre ve servis desteği nasıl sağlanıyor?
Altı haftada tamamladığımız örnek bir çalışmayı Ar-Ge merkezi modüler temiz oda projesi sayfasında görebilir, ihtiyacınıza uygun çözüm için temiz oda yapımı hizmetimizi inceleyebilirsiniz.
Sık Sorulan Sorular
Modüler temiz oda hangi sınıflara ulaşabilir?
Sert duvarlı sistemlerle ISO 5’e, yumuşak duvarlı sistemlerle genellikle ISO 7–ISO 8’e ulaşılır. Sınıflar için temiz oda sınıfları yazımıza bakın.
Modüler temiz oda daha mı ucuz?
Küçük alanlarda ve basit gerekliliklerde genellikle evet. Karşılaştırma için temiz oda fiyatları yazımızı okuyabilirsiniz.
Modüler temiz oda valide edilir mi?
Evet. Kurulum yöntemi ne olursa olsun her temiz oda aynı testlerle doğrulanır.
