Temiz oda havalandırma sistemi, bir temiz odanın kalbidir. Panel, zemin ve kapı ne kadar iyi olursa olsun, temiz odayı gerçekten “temiz” yapan şey içeri verilen havanın miktarı, kalitesi ve akış biçimidir. Bu yazıda temiz oda havalandırma sisteminin bileşenlerini, HEPA filtreleri, hava değişim sayısını ve tasarımda dikkat edilmesi gereken noktaları anlatıyoruz.
Kısaca temiz oda havalandırma:
- Temiz oda havalandırma sistemi; partikülü, basıncı, sıcaklığı ve nemi aynı anda kontrol eder.
- Temiz oda havalandırmasında son filtre kademesi HEPA ya da ULPA filtrelerdir.
- Temiz oda havalandırma debisi, sınıfa göre saatte 10 ile birkaç yüz hava değişimi arasında değişir.
- Enerji tüketiminin büyük bölümü temiz oda havalandırmasına aittir; verimli fan ve ısı geri kazanımı önemlidir.
- Temiz oda havalandırma sistemi, devreye alma ve validasyon testleriyle doğrulanmadan teslim edilmez.
Temiz Oda Havalandırması Neyi Sağlar?
- Odaya verilen havayı filtreleyerek partikül girişini engeller.
- İçeride personel ve proses kaynaklı oluşan partikülleri seyreltip dışarı taşır.
- Odalar arasında basınç farkı oluşturarak kirliliğin temiz alana geçmesini önler.
- Sıcaklık ve bağıl nemi belirlenen aralıkta sabit tutar.
Temiz Oda Havalandırma Sisteminin Bileşenleri

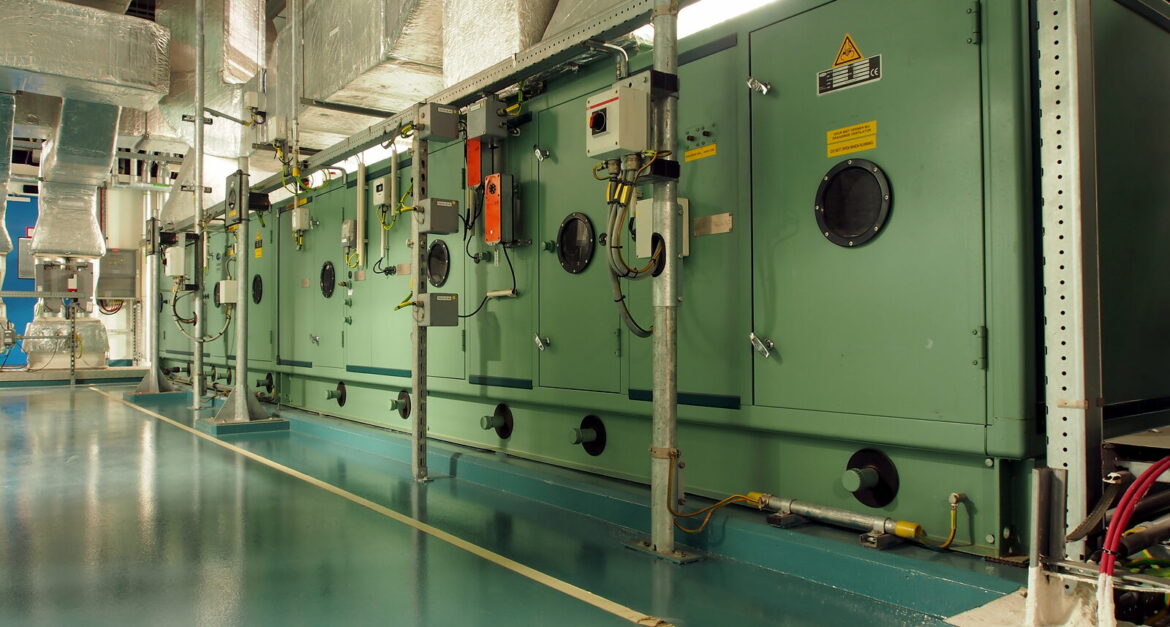

Hijyenik klima santrali
Havanın şartlandırıldığı ünitedir. Temiz oda tipi klima santrallerinin iç yüzeyleri pürüzsüz ve kolay temizlenebilir olur; gövde sızdırmazlığı yüksektir. Santralde ön filtreler, ısıtıcı ve soğutucu bataryalar, nemlendirici, fan ve ısı geri kazanım ünitesi bulunur.
Filtre kademeleri
Temiz oda havalandırmasında hava genellikle üç kademede filtrelenir: kaba filtre, hassas (torba) filtre ve son kademede HEPA filtre. Ön kademeler, pahalı HEPA filtrelerin ömrünü uzatır.
Hava kanalları
Kanallar sızdırmaz, yalıtımlı ve iç yüzeyi temiz olmalıdır. Montaj sırasında kanal ağızları kapalı tutulur; kirli bir kanal, yeni takılan HEPA filtreyi kısa sürede tıkar.
Terminal üniteler
Hava odaya HEPA filtreli difüzörlerden (HEPA kutuları), fan filtre ünitelerinden (FFU) ya da laminar akış tavanlarından verilir. Filtrenin odaya en yakın noktada olması, kanalda oluşabilecek kirliliğin odaya ulaşmasını önler.
Dönüş ve egzoz
Hava, zemine yakın dönüş menfezlerinden ya da çift cidarlı dönüş duvarlarından toplanır. Partikül ya da buhar yayan prosesler ayrı egzoz hattına bağlanır.
HEPA ve ULPA Filtre Sınıfları
HEPA filtre, temiz oda havalandırmasının en kritik parçasıdır. Filtre sınıfları EN 1822 standardına göre, en zor tutulan partikül boyutundaki (MPPS) verimle tanımlanır.
| Filtre sınıfı | Toplam verim (MPPS) | Tipik kullanım |
|---|---|---|
| H13 | ≥ %99,95 | ISO 7 – ISO 8 temiz odalar |
| H14 | ≥ %99,995 | ISO 5 – ISO 7 temiz odalar, GMP A/B alanları |
| U15 | ≥ %99,9995 | ISO 4 ve üzeri, yarı iletken üretimi |
HEPA filtreler montajdan sonra mutlaka sızdırmazlık testine tabi tutulur; filtre ortamındaki ya da contasındaki en küçük kaçak, temiz odanın sınıfını bozar.
Hava Değişim Sayısı Nasıl Belirlenir?
Hava değişim sayısı, bir saatte odaya oda hacminin kaç katı hava verildiğini gösterir. Temiz oda sınıfı yükseldikçe bu sayı artar: ISO 8 temiz odada saatte yaklaşık 10–25, ISO 7’de 30–70, ISO 6’da 90–180 değişim uygulanır. ISO 5’te ise hava değişim sayısı yerine hava hızı esas alınır. Kesin değer; personel sayısı, prosesin partikül üretimi, ısı yükü ve geri kazanım süresi hedefi dikkate alınarak hesaplanır. Sınıflara göre değerler için temiz oda sınıfları yazımıza bakabilirsiniz.

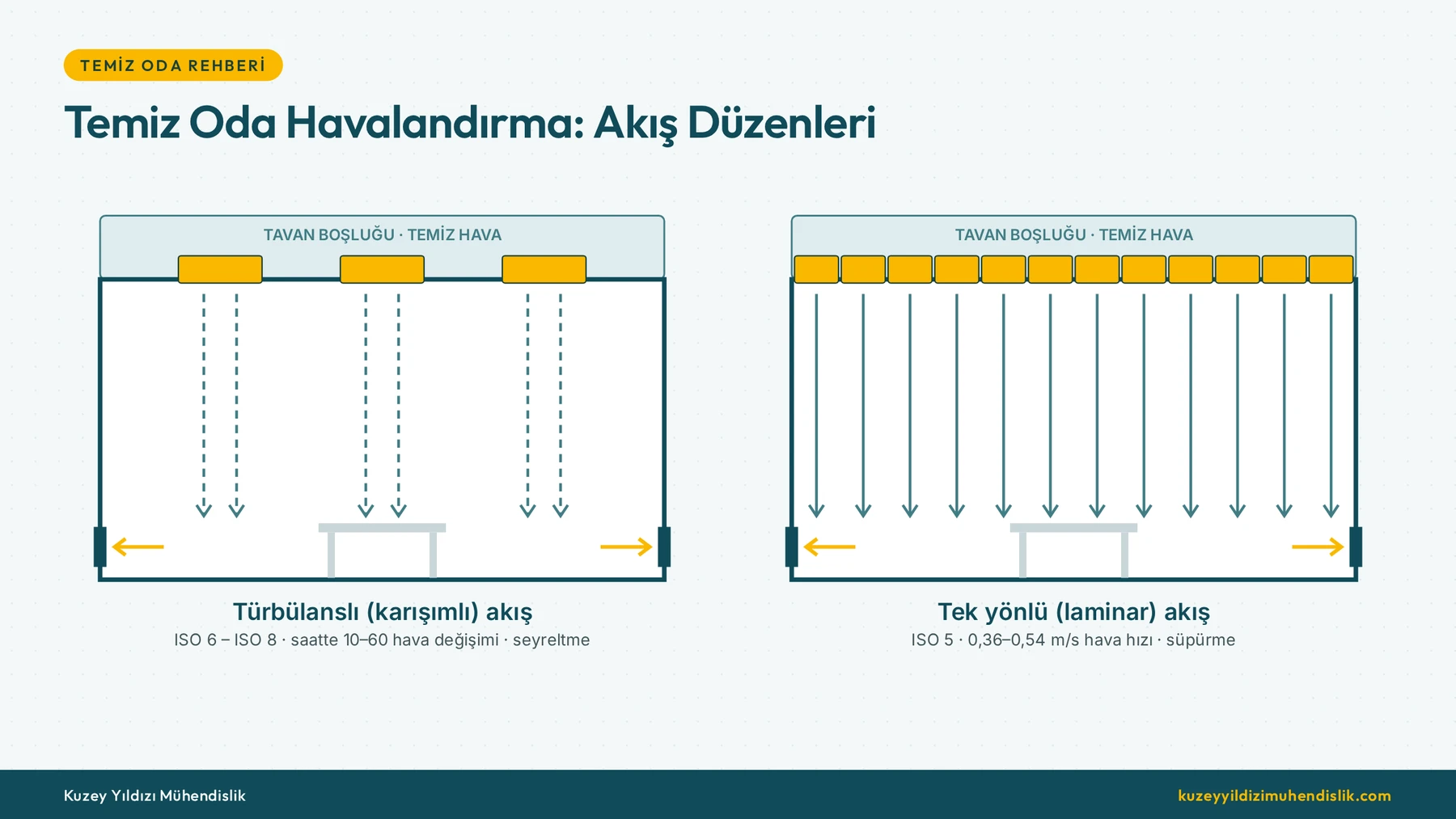

Hava Akış Düzenleri
- Türbülanslı (karışık) akış: Temiz hava tavandaki difüzörlerden verilir, oda havasıyla karışarak partikülleri seyreltir. ISO 6–ISO 8 temiz odalarda kullanılır.
- Tek yönlü (laminar) akış: Hava, tüm tavan ya da duvar yüzeyinden paralel akım çizgileriyle ve sabit hızla akar; partikülü piston gibi süpürür. ISO 5 ve daha temiz alanlarda kullanılır. Bkz. ISO 5 temiz oda ve laminar akış.
- Karma akış: Türbülanslı bir temiz odanın içinde, kritik işlemin üzerinde yerel laminar akış bölgesi oluşturulur. En ekonomik çözümdür.
Basınç, Sıcaklık ve Nem Kontrolü
Besleme ve dönüş debileri arasındaki fark, odanın basıncını belirler. Değişken debili kutular ve fark basınç sensörleriyle basınç sürekli dengede tutulur; konuyu temiz oda basınç kontrolü yazımızda ele aldık. Sıcaklık çoğu temiz odada 20–22 °C, bağıl nem ise prosesin gerektirdiği aralıkta (çoğunlukla %40–60) tutulur.
Temiz Oda Havalandırmasında Enerji Verimliliği
Temiz oda havalandırması, tesisin en büyük enerji tüketicisidir. Tüketimi düşürmenin başlıca yolları şunlardır:
- Havanın büyük bölümünü geri çevirip yalnızca gerekli kadar taze hava almak
- Yüksek verimli EC fanlar ve frekans kontrolü kullanmak
- Isı geri kazanım üniteleriyle egzoz havasının enerjisinden yararlanmak
- Üretim olmayan saatlerde debiyi düşüren gece modu uygulamak
- Düşük basınç kayıplı filtre ve kanal tasarımı yapmak
Örnek Hesap: 60 m² ISO 7 Temiz Oda İçin Hava Debisi
Temiz oda havalandırma sisteminin boyutunu anlamak için basit bir örnek üzerinden gidelim. 60 m² alanlı, 2,8 m yüksekliğinde, ISO 7 sınıfı bir temiz oda düşünelim:
| Adım | Hesap | Sonuç |
|---|---|---|
| Oda hacmi | 60 m² × 2,8 m | 168 m³ |
| Seçilen hava değişim sayısı | ISO 7 için tipik aralık 30–60 | 40 /saat |
| Toplam veriş debisi | 168 m³ × 40 | 6.720 m³/h |
| Terminal HEPA filtre sayısı | Filtre başına yaklaşık 1.000 m³/h | 7 adet |
| Taze hava | Toplam debinin yaklaşık %15–20’si | 1.000–1.350 m³/h |
Taze hava miktarı; içerideki personelin ihtiyacını, egzoz edilen havayı ve odayı pozitif basınçta tutmak için kaçaklardan dışarı verilen havayı karşılamalıdır. Kalan hava, enerji tasarrufu için odadan alınıp filtrelenerek yeniden kullanılır. Gerçek bir temiz oda projesinde bu ön hesap; ısı yükü, personel sayısı ve proses kaynaklı partikül üretimi dikkate alınarak doğrulanır.
Temiz Oda İçin Klima Santrali Nasıl Seçilir?
Temiz oda klima santrali, konfor uygulamalarında kullanılan santrallerden farklıdır. Seçimde şu özellikler aranır:
- Hijyenik yapı: İç yüzeyleri pürüzsüz, çift cidarlı ve yalıtımlı gövde; paslanmaz damlama tavaları; kolay temizlenebilir iç hacim.
- Sızdırmazlık: Gövde kaçak sınıfı yüksek olmalı; kaçak hava hem enerji kaybı hem kirlilik riskidir.
- Filtre kademeleri: Kaba ön filtre, hassas torba filtre ve fandan sonra ikinci bir hassas filtre; son kademe HEPA filtreler genellikle odaya en yakın noktada, tavanda yer alır.
- Fan: Doğrudan akuple, frekans kontrollü ya da EC motorlu fanlar; filtreler kirlendikçe artan dirence rağmen debiyi sabit tutabilmelidir.
- Nem kontrolü: Nem alma için yeterli soğutma kapasitesi, gerekiyorsa buharlı nemlendirici; düşük nem isteyen proseslerde desikant nem alıcı.
- Isı geri kazanımı: Taze hava oranı yüksek temiz odalarda egzoz havasının enerjisinden yararlanan, hava karışımına izin vermeyen sistemler.
Resirkülasyon mu, %100 Taze Hava mı?
Temiz odaların çoğunda oda havasının büyük bölümü geri döndürülerek yeniden kullanılır; çünkü zaten filtrelenmiş ve şartlandırılmış havayı atmak büyük enerji israfıdır. Ancak bazı durumlarda %100 taze havalı sistem zorunludur:
- Tehlikeli ya da bulaşıcı etkenlerle çalışılan BSL-3 laboratuvarlar,
- Solvent buharı ya da güçlü etken madde tozu oluşan ilaç üretim odaları,
- Farklı ürünlerin aynı santrale bağlı odalarda üretildiği ve çapraz bulaşma riskinin kabul edilemediği tesisler.
Bu tür sistemlerde enerji tüketimini makul düzeyde tutmanın yolu, ısı geri kazanımı ve doğru debi kontrolüdür.
Kanal, Menfez ve Dönüş Havası Tasarımı
Temiz oda havalandırmasında kanallar da sistemin bir parçası olarak temiz ve sızdırmaz olmalıdır. Kanallar şantiyeye uçları kapatılmış olarak getirilir, montaj sırasında içleri temizlenir ve sızdırmazlık testi yapılır. Türbülanslı akışlı temiz odalarda hava tavandaki HEPA filtreli difüzörlerden verilir ve duvarların alt kotundaki menfezlerden toplanır; böylece partiküller çalışma yüksekliğinden aşağıya doğru taşınır. Dönüş menfezlerinin tavana konulması, temiz oda havalandırmasında en sık rastlanan tasarım hatalarından biridir: partikül, çalışma bölgesinden geçerek yukarı taşınır.
Temiz Oda Havalandırma Sisteminin Devreye Alınması
- Kanalların sızdırmazlık testi ve iç temizliği,
- Ön filtreler takılarak sistemin birkaç gün çalıştırılması ve şantiye tozunun atılması,
- HEPA filtrelerin en son, temiz ortamda takılması,
- Hava debilerinin her menfezde ölçülerek dengelenmesi,
- Oda basınçlarının ayarlanması ve kapı açık–kapalı senaryolarının denenmesi,
- Otomasyon alarm ve senaryo testleri,
- Son olarak temiz oda validasyonu testleri.
Hastane ve laboratuvar uygulamalarındaki farkları hijyenik havalandırma sistemleri sayfamızda bulabilirsiniz.
Sık Sorulan Sorular
HEPA filtre ne sıklıkla değiştirilir?
Sabit bir süre yoktur; filtre üzerindeki basınç düşüşü ve sızdırmazlık testi sonuçları izlenir. Ön filtreler düzenli değiştirilirse HEPA filtreler yıllarca kullanılabilir.
Temiz odada normal klima kullanılabilir mi?
Hayır. Konfor klimaları gereken hava debisini, filtrasyonu ve basınç kontrolünü sağlayamaz. Temiz oda için özel tasarlanmış havalandırma sistemi gerekir.
FFU nedir?
Fan filtre ünitesi (FFU), kendi fanı ve HEPA filtresi olan tavan modülüdür. Özellikle modüler temiz odalarda ve yüksek sınıflı alanlarda kullanılır.
Temiz oda havalandırma sisteminizin tasarımı ve kurulumu için hijyenik havalandırma sistemleri ve temiz oda yapımı hizmetlerimizi inceleyin.
